D型(74MHz)キャッチミー

送り返しワイヤレスシステム

D型(74MHz)キャッチミー

送り返しワイヤレスシステム

送信機 RD-209
・10mW の出力
・単3型アルカリ乾電池2本
・ファンタム電源入力
・ロックスイッチ(チャンネル固定用)
・λ/4ホイップアンテナ
受信機RD-210
・単3型アルカリ乾電池1本
・電波を自動的にキャッチするスキャン機能
・モノラルイヤホンφ3.5(8Ω~35Ω)
・ロックスイッチ(チャンネル固定用)
・λ/4ヘリカルアンテナ

今やロケ・中継に欠くことができない音声送り返し。これを無線で行うことで番組作りを円滑に。 送り返しは「聞こえていればよいもの」から「確実に聞き取れる良質な音声」へと進化して、 50Hz~7kHzまでの周波数帯域幅を十分に再生できるよう工夫され、ワイアレスマイクに使用できる スペックを実現。RD-209、RD-211は、VHF帯を使い、しかも最大空中線電力は10mWのパワーを 出力しています。

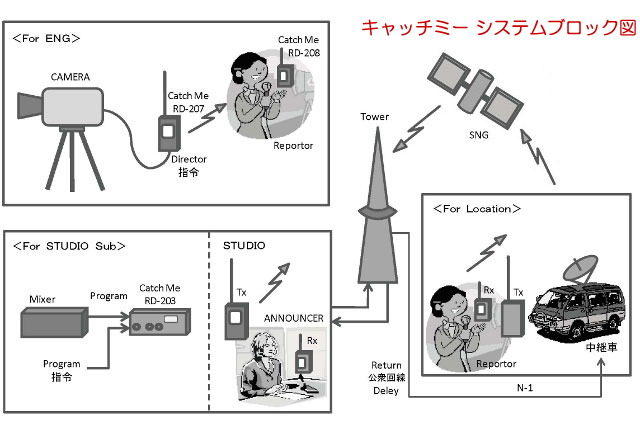

キャッチミーシステムブロック図

送信機 RD-209

C型(322MHz)RD-207送信機

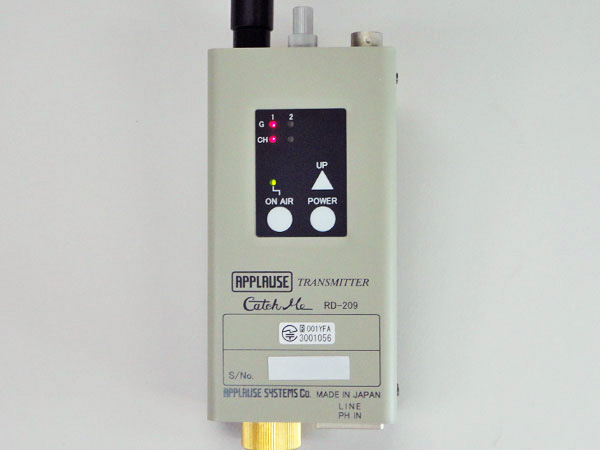

RD-209操作面

・2グループ4ch
・UPスイッチで、4chを切替。
・他の周波数に混信を与えないON AIRキー
・ライン入力(底面)
・マイク入力(上面)
・ファンタム電源供給(ピンマイク用
) ・ミキシングが可能。(ライン、マイク)
C型(322MHz)RD-209送信機

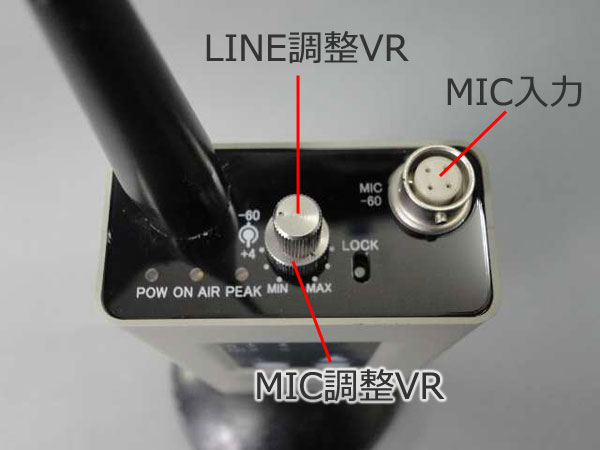

RD-209 上部

キャッチミーの送信機の特徴として、2入力(マイクとライン)をミキシングして音声を 送ることが出来ます。それぞれのボリュームを送信機で調整することも可能です。
マイク入力レベル
最小入力レベル -60dB(25dB可変可能)ピンマイク及びオーディオ入力ケーブルに対応
RD-207底部

RD-209底部

XLRコネクタに電源供給することで電池は不要になります。(ファンタム電源12V)

■ RD-209 概略仕様

周波数特定小電力 D型74MHz帯
チャンネル数4CH
空中線電力10mW
コンバンダ1/2圧縮
電源:乾電池使用時3V(単三乾電池×2本)
電源:外部電池使用時12V(ファンタム供給)
LINE入力コネクタXLR32相当
バッテリー残量表示LED点滅
マイク入力コネクタヒロセ 4極特殊
発振方式PLLシンセサイザー
入力レベル-60. +4dB
持続時間8時間(アルカリ)
外形(突起物含まず)62(W)×122(H)×28(D)mm
重量340g以内(電池含まず)

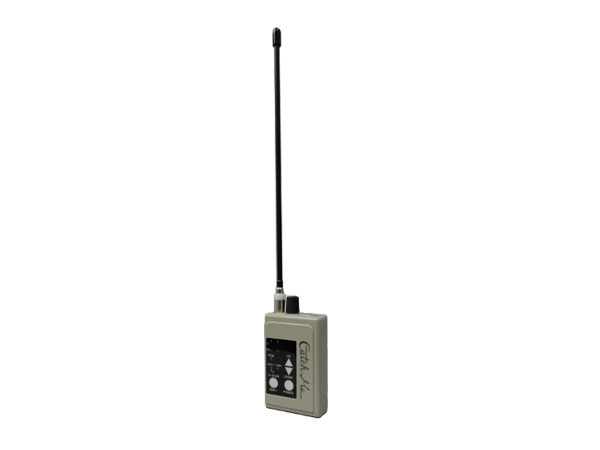

受信機 RD-210

D型(74MHz帯)キャッチミー

頑丈でタフボディ
PC/ABSアロイの採用により耐衝撃性・耐熱性・難燃性にすぐれ、軽量コンパクトな設計でより扱い易くなった受信機。
受信感度も従来機と同様、落ちない受信機として定評があります。 混信、抑圧に強い設計はキャッチミーの伝統です。

D型(74MHz帯)キャッチミー

・AUTO SCANモード
・固定モード
・アンテナ

D型(74MHz帯)キャッチミー

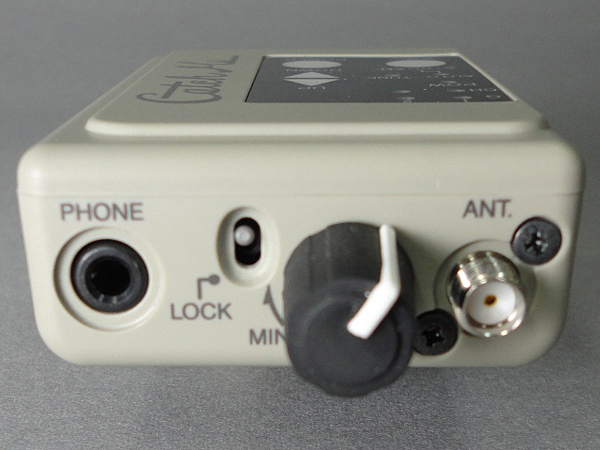

全面操作LOCKスイッチ
全面の操作ではチャンネル変更が簡単にできる分、本番の時に間違って触れるといざという時に何も聞こえないなんてことになります。そんなミスをしないように、LOCKスイッチを入れておけば安心です。 LOCKスイッチは、写真をご覧のとおりスイッチ棒が壊れにくように凸でなく、凹になっています。


■ RD-210 概略仕様

周波数特定小電力 D型74MHz帯
チャンネル数4CH
電源電圧1.5V
発振方式PLLシンセサイザー
アンテナホイップアンテナ
バッテリー残量表示LED点滅(2段階表示)
イヤホン出力モノラル 8~32Ω
持続時間24時間(単3型アルカリ電池使用時)
外寸(突起物含まず)50(W)×75(H)×22(D)mm
重量60g(電池含まず)

オプション

74MHz高利得ヘリカルアンテナ

送信機 RD-212用 皮ケース LT-5

キャッチミー本体を守る、
操作性を損なわない革カバー
携帯電話接続ケーブル

RD-212 ガラケー用ケーブル

平型コネクタ(ドコモ、ソフトバンク用)

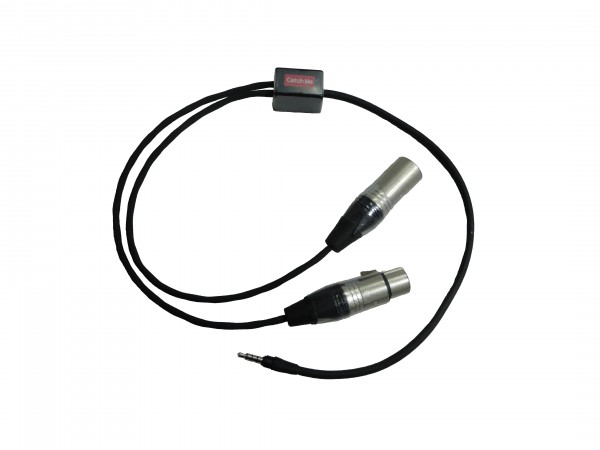

携帯電話接続ケーブル

RD-212 スマホ用ケーブル

XLR 4P→ステレオミニ変換

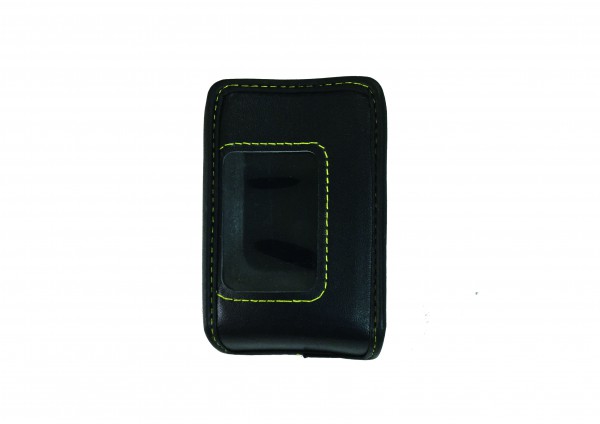

送信機 RD-212用 皮ケース LT-5

送信機 RD-212用 皮ケース LT-5

キャッチミー本体を守る
操作性を損なわない皮カバー
受信機用皮カバー LR-4 / LR-5

受信機用革カバー LR-4 / LR-5

LR-4/LR-5 太いベルト用新ラインナップ脱落防止用ディップ付で容易に抜けない新構造

詳細へ

VT-600C/Hイヤホン

VT-600C/H イヤホン

カールコードイヤホンの定番、スイス製の高精度イヤホン

詳細へ

カメラ取り付けホルダー

カメラ取り付けホルダー

SONY、IKEGAMI製カメラのグリップ後方へ取り付け可能なCatch Me送信機の
アタッチメント

詳細へ

YPR-17 イヤホン

YPR-17 イヤホン

イヤホンの定番、アシダ製PR-17(8Ω)を
使用した透明チューブイヤホン

詳細へ

VT-600T イヤホン

VT-600T イヤホン

カールコードイヤホンの定番
スイス製の高精度イヤホン

詳細へ

ベースユニット

RD-223 ベースユニット

キャッチミーの送信機に音声を送る装置

詳細へ

送信機用皮カバー LT-4

送信機用皮カバー LT-4

キャッチミー本体を守る
操作性を損なわない皮カバー

詳細へ

キャッチミー用トランクケース

キャッチミー用トランクケース

人が乗っても壊れない位の頑丈な
トランクケースです

詳細へ

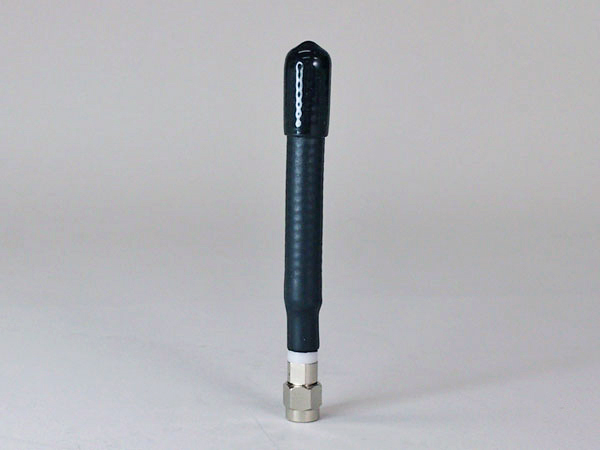

FAN-300H C型(322MHz帯)ヘリカルアンテナ

FAN-300H C型(322MHz帯)
ヘリカルアンテナ

SMAコネクタのアンテナです

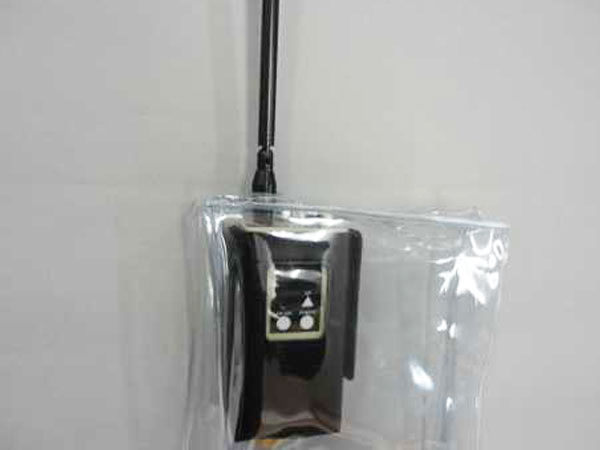

雨カバー

雨カバー

キャッチミー送信機を雨から守る
レインカバー
